21/05/2021
Làm sao để chỉ vẽ một đối tượng tường mà có thể tùy chỉnh cao độ hoàn thiện cho từng lớp, ví dụ:
– Phần lõi gạch thì xây tới mép dưới dầm
– Lớp vữa trát thì có thể phủ lên tới đỉnh dầm
– Trong khi lớp gạch ốp lát thì chỉ hoàn thiện tới trần
Các bạn thao tác theo các bước dưới đây nhé:
Bước 1: Chọn tường mà các bạn muốn điều chỉnh layer
Bước 2: Vào Edit Type của Family tường đó ( Các bạn có thể Duplicate nếu cần )

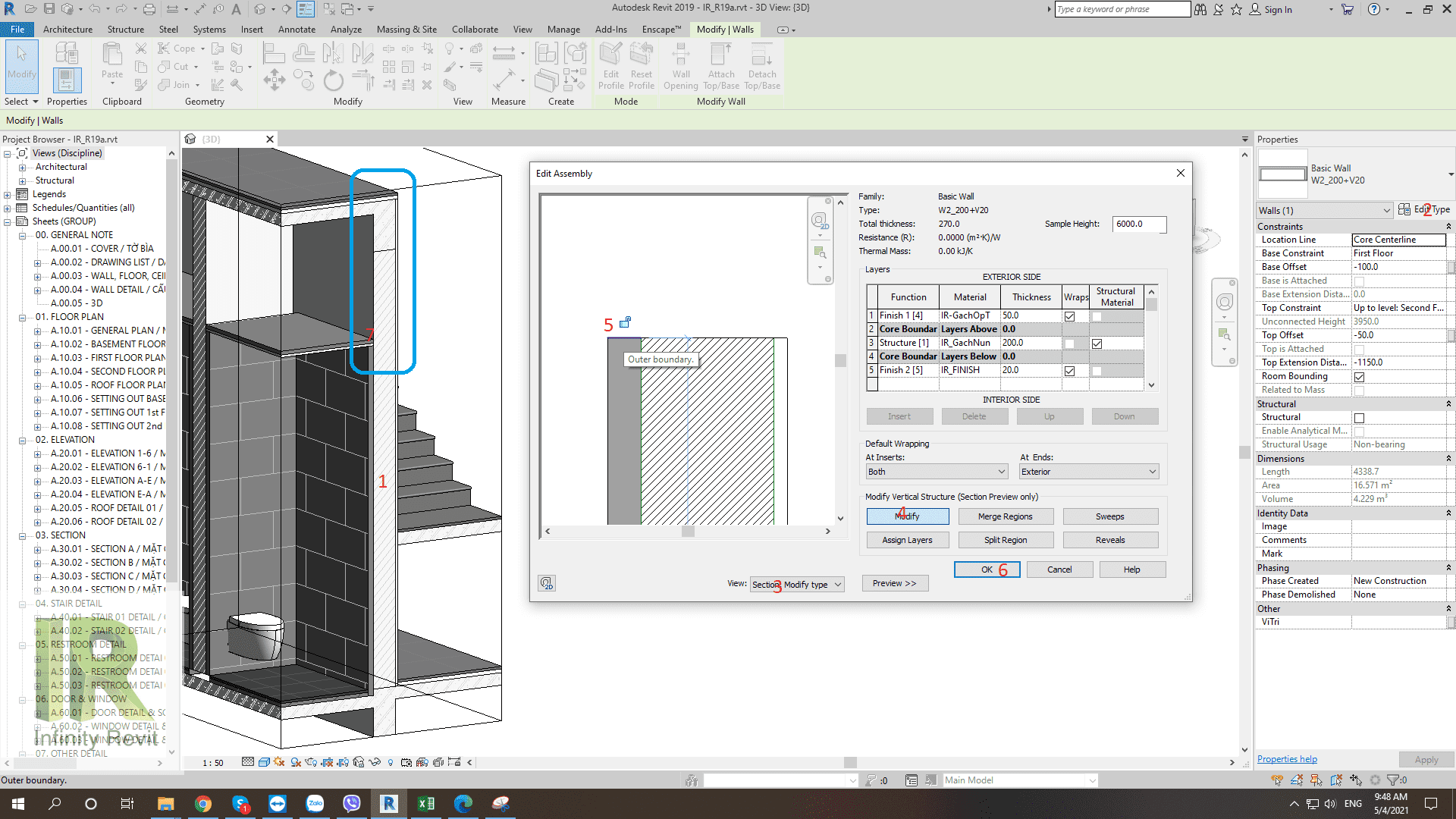

Bước 3: Dưới phần Preview các bạn chọn chế độ hiển thị Section Modify Type để kích hoạt các công cụ điều chỉnh tường theo phương đứng
Bước 4: Click chọn công cụ Modify
Bước 5: Chọn vào đỉnh Layer mà các bạn muốn điều chỉnh cao độ tùy ý. Lúc đó sẽ xuất hiện biểu tượng ổ khóa vàng, các bạn click vào ổ khóa để mở khóa.
Bước 6: Bấm OK để lưu lại các Setting vừa chỉnh
Bước 7: Ra ngoài Model các bạn chọn Layer vừa được mở khóa sẽ xuất hiện biểu tượng tam giác trên đỉnh Layer, các bạn chọn biểu tượng đó kéo giữ chuột đưa về cao độ trần.
Còn về phần lõi gạch và lớp vữa, lúc dựng hình các bạn cho cao độ đỉnh tường ngang với cao độ đỉnh dầm / sàn kết cấu để lớp vữa phủ ngoài dầm / mép sàn. Sau đó Join tường và dầm / sàn để trừ đi lớp gạch ăn vào phần bê tông là xong.
* Follow page Infinity Revit để nhận thêm các thông tin và thư viện bổ ích nhé các bạn
