Triển khai revit
Thông số WRAP của tường
09/05/2025
Các cấp độ setting cho thông số Wrap trong Wall Type.
Cấp độ cơ bản trước nhé các bạn.
– Trong bảng Edit Type của tường, setting cho phép hoặc không cho phép wrap, chọn lớp tường sẽ wrap tại vị trí cửa và vị trí kết thúc.

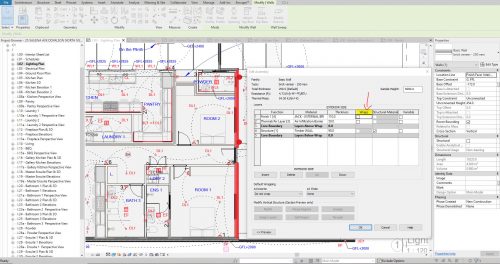

– Trong bảng Structure Edit của Edit Type, cho phép chọn layer nào của tường sẽ wrap. Nếu ở đây không tick chọn để chỉ định layer wrap thì dù có setting Wrap ở ngoài bảng Edit Type cũng không tác dụng gì, và ngược lại, ở đây tick mà ngoài kia không cho wrap thì cũng bằng thừa. Nói chung cả 2 đều phải đồng ý thì mới wrap được.
Cấp độ chi tiết hơn chút nhé, đặt vấn đề 1 bức tường có 2 loại cửa, 1 cửa cần wrap, 1 cửa không cần wrap, thì thông số wrap cần điều chỉnh lúc này sẽ phải thao tác trên Door / Window Type.
Trong bảng Edit Type của cửa, chọn phương thức wrap tại cửa đó bằng thông số Wall Closure, thông số này sẽ Override được setting ở bảng Edit Type của Wall Type.
Vậy nếu đặt vấn đề ở mức độ chi tiết cao hơn, ví dụ cửa này Wrap từ Exterior vào 50mm, cửa khác lại Wrap vào 70mm thì sao ?
Vào family cửa, vẽ thêm Reference Plane ở vị trí cần Wrap và chỉ định Plane này là Wall Closure.
* Follow page Infinity Revit để nhận thêm các thông tin và thư viện bổ ích nhé các bạn!
