Hướng dẫn chuyển Model Sketch Up sang Revit và điều chỉnh vật liệu

Ở phiên bản Revit 2023 tính năng import trực tiếp model Sketchup vào Revit đã có nhiều cải thiện đáng kể, vì vậy IR viết bài này để hướng dẫn các thao tác chi tiết đưa model Sketchup sang Revit và điều chỉnh UVmap vật liệu cho model import

Bước 1: Trước tiên các bạn cần khởi tạo family mới, tùy vào loại model để chọn file family template phù hợp, ví dụ như :
– Đồ nội thất bàn ghế: Funiture
– Vật dụng nội thất tủ kệ: Casework
– Đèn: Lighting
– Phào chỉ: Generic model face base
– Các loại còn lại: Generic model

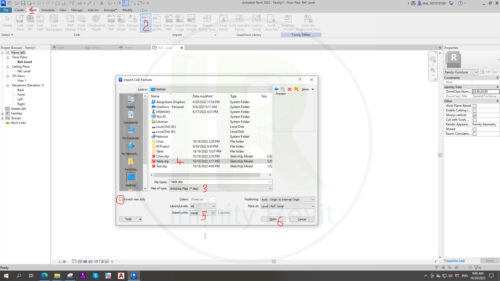

Bước 2: Import model Sketchup vào Family Revit theo trình tự các bước như hướng dẫn trong hình, các bạn lưu ý không tích vào ô Curent view only và chọn đơn vị model lớn một chút cho dễ thấy

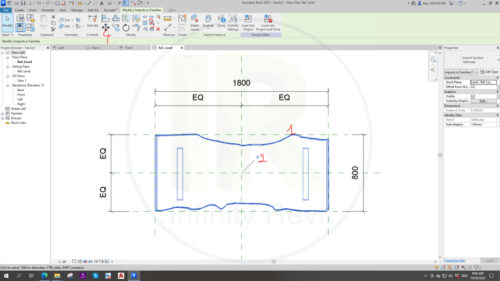

Bước 3: Model khi mới import vào sẽ bị ghim lại, vì vậy các bạn chọn model rồi nhấn Unpin sau đó Scale để đưa model về đúng kích thước (bàn dài 1,8m), tiếp theo các bạn Move model về vị trí chính giữa family ( có thể vẽ thêm các ref plan để kiểm tra kích thước như hình)

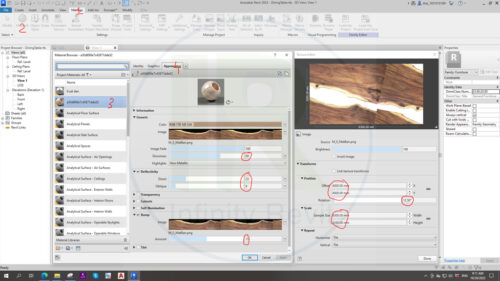

Bước 4: Khi import model Sketchup vào Revit, thì tên của các vật liệu bên Sketchup cũng được đưa vào mục material của Revit, vì vậy các bạn vào Manage/ Material tìm tới tên vật liệu được import vào để điều chỉnh setting trong tab Appearance như hình hướng dẫn. UVmap trong model import nếu bị lệch, các bạn có thể điều chỉnh ở mục Position trong bảng Texture Editor cho tới khi Map vào đúng vị trí trên Model
