Đường nét trong Revit

21/09/2019

Đề tài gây ra bao cay đắng cho người dùng Revit
Lượn 1 vòng quanh các diễn đàn nói về vấn đề này, mình chắc chắn rằng nhiều bạn thử làm theo hướng dẫn trên đó rồi mà bản vẽ cũng trông rất nát như 1 anh học trò của mình nói, bản vẽ đường nét nát thế này mang đi thẩm tra chỉ có mà bị trả về liền
Đa số các nơi đều hướng dẫn các bạn setting trong Object Style, VV/VG, Lineweight và làm xong vẫn thấy rất lôm côm, có bạn rất chịu khó nên ngồi Linework hoặc Override Graphic inView từ đối tượng
Vậy để IR chỉ thêm cho bạn phần Cut-line Style
Điều chỉnh nét theo Function của từng lớp vật liệu mà bạn khai báo, tất nhiên cái này cũng phải kết hợp với việc bạn khai báo đúng Function cho từng layer của đối tượng trong family.
Phần này nếu muốn làm nhanh và đồng bộ thì buộc bạn phải xây dựng được hệ thống Viewtemplate cho tốt.
Hơi khó chút xíu cho người mới bắt đầu nhưng kết quả mang lại sẽ không khiến bạn phải thất vọng
Còn khó và hi hữu hơn chút xíu nữa, đôi khi bạn đã setting tất cả đều OK hết rồi, bật chế độ Thin line lên đường nét đậm nhạt cũng đã rất mướt mát nhưng mà xuất PDF ra thì nát từa lưa như hình minh họa
Trong trường hợp này, nhiều bạn sẽ chọn cách xuất qua AutoCAD rồi lại xuất qua PDF. Vậy để mình chỉ cho cách đỡ mất sức hơn nhé!
1. Chỉnh Raster Quality trong Print Setup lên Presentation
2. Trong bảng Export Setting chọn Image Setting ở mục Graphic Setting lên Hight (mặc định đã chọn Use standard format)
Bài này hẳn là không đụng hàng, vì Ad đã tìm trên các diễn đàn, trang chủ về Revit trong và ngoài nước đều không có câu trả lời, nên phải tự mình suy luận, tự loại trừ để thu hẹp phạm vi tìm kiếm, việc khó không phải là làm thế nào để sửa được lỗi mà là tìm được nguyên nhân gây lỗi.

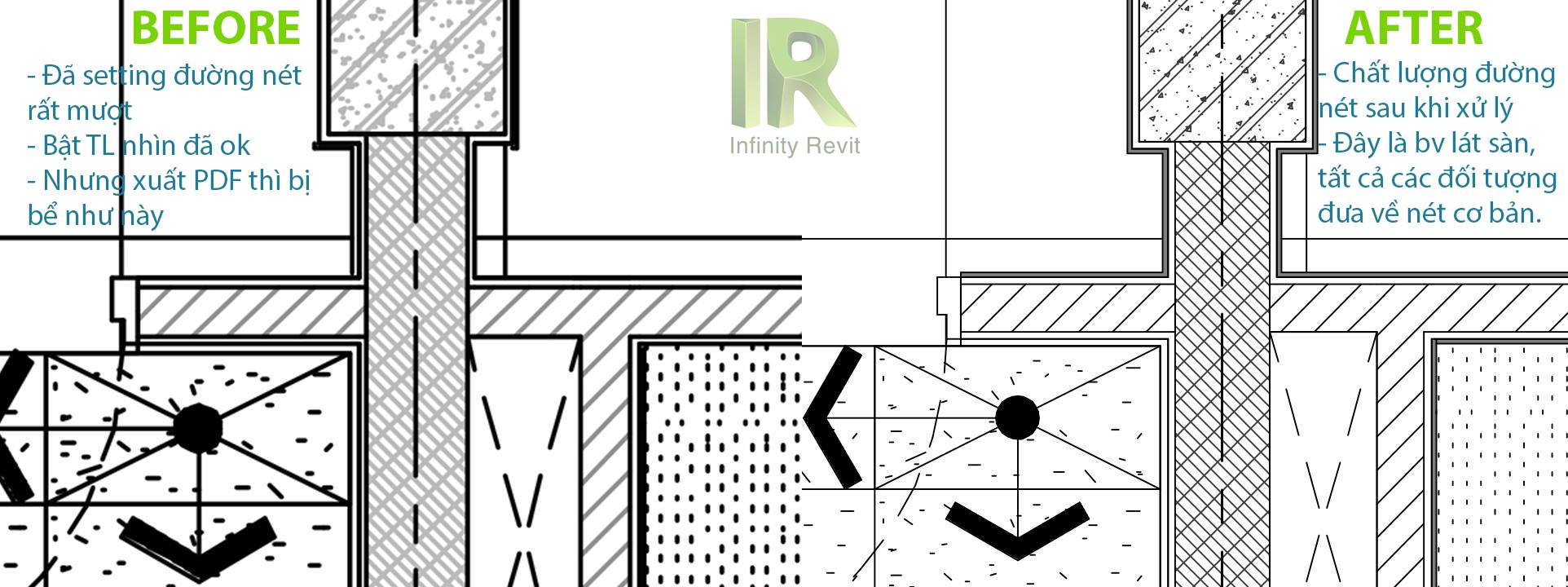

Lỗi trong hình: Cùng setting nhưng xuất ra mất – vỡ nét random và bản chuẩn sau khi sửa
